[ 목표 ]

Revit api 를 활용하여 line 선택시 교차점을 중심으로 line split 한 뒤 Duct 생성하기

[ 방법 ]

1)    Line 가져오기

2)    교차점을 중심으로 line 자르기

3)    Line 잘라졌는지 확인하기 위해 Detail Line 그리기 ( 선택사항 )

4)    파이프 생성

            ISelectionFilter selectionFilter = new PlanarFacesSelectionFilter(document);
            IList<Reference> references = uidoc.Selection.PickObjects(ObjectType.Element, selectionFilter, "Select Multiple planar faces");
            List<Element> elementList = new List<Element>();

            foreach (Reference reference in references)
                {
                    Element element = uidoc.Document.GetElement(reference);
                    elementList.Add(element);
                }

            // 1-3) geometryElements 생성하기

            List<Line> lines = new List<Line>();
            foreach (Element element in elementList)
            {
                GeometryElement geometry = element.get_Geometry(new Options());
                foreach (GeometryObject geometryObject in geometry)
                {
                    Line line = geometryObject as Line;
                    lines.Add(line);
                }
            }

           // 교차점이 있는지 확인하기
            IntersectionResultArray results = null;
            Line line1 = lines[0];
            Line line2 = lines[1];
            line1.Intersect(line2, out results);
            IntersectionResult iResult = results.get_Item(0);
            var IntersectPoint = iResult.XYZPoint;

            if (IntersectPoint != null)
            {
                List<Line> splitLines = new List<Line>();
                DetailLine detailLine1 = null;
                DetailLine detailLine2 = null;
                // 교차점 기준으로 라인 자르기
                for (int i = 0; i < lines.Count; i++)
                {
                    Curve curve = lines[i];

                    double paraIntersection = curve.Project(IntersectPoint).Parameter;
                    double startpam = curve.GetEndParameter(0);
                    double endpam = curve.GetEndParameter(1);
                    Curve curve1 = curve.Clone();
                    Curve curve2 = curve.Clone();
                    curve1.MakeBound(startpam, paraIntersection);
                    curve2.MakeBound(paraIntersection, endpam);

                    splitLines.Add(curve1 as Line);
                    splitLines.Add(curve2 as Line);


                    // 평면도에서 교차점 기준으로 잘라낸 선분이 보일 수 있도록 DETAILLINE 생성하기
                    detailLine1 = document.Create.NewDetailCurve(document.ActiveView, curve1) as DetailLine;
                    detailLine2 = document.Create.NewDetailCurve(document.ActiveView, curve2) as DetailLine;
                }

                lines.Clear();
                lines = splitLines;

            }

[ 주의할점 ]

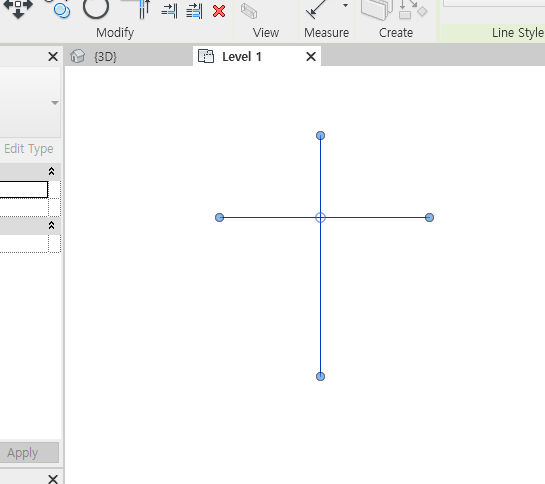

1.     2개의 line 에 교차점이 존재할 경우, 교차점을 기준으로 Curve Class 의 MakeBound를 이용하여 라인을 자른다. 이때, document 상에서는 4등분 된 line 이 보이지 않는다. 만약 document 상에서 split 된 line을 확인하고 싶다면 detailline 혹은 modelline을 생성하여 제대로 잘라졌는지 확인하면된다.

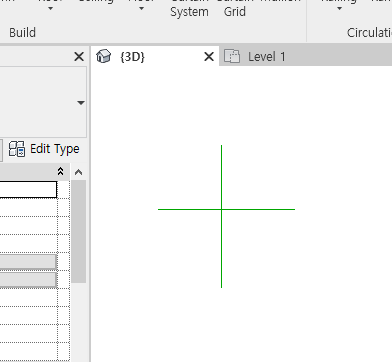

2.     Datailline 을 그린 후 selection 할 시 3D 뷰에서는 선택되지 않는다. 따라서, level1과 같은 평면도에서 detail line을 선택해야한다.
