Revit api 를 활용해 Model Line 선택 후 자동으로 바닥 그리는 방법

1 ) 선택한 개체를 필터링할 수 있는 인터페이스  구현

public class PlanarFacesSelectionFilter : ISelectionFilter
{
    Document doc = null;
    public PlanarFacesSelectionFilter(Document document)
    {
        doc = document;
    }

    public bool AllowElement(Element element)
    {
        return true;
    }

    public bool AllowReference(Reference refer, XYZ point)
    {
        if (doc.GetElement(refer).GetGeometryObjectFromReference(refer) is PlanarFace)
        {
            return true; // Only return true for planar faces. Non-planar faces will not be selectable
        }
        return false;
    }
}

2 ) 바닥 생성하기

public void CreateFloor(Document document, UIDocument uidoc)
{
    //1) 바닥을 생성하기 위한 세부사항들을 가져온다.
    //1-1) 바닥을 생성하기 위한 floor type 을 가져온다.(floortype 종류 첫번째 것을 임의로 가져온다.)
    FloorType floorType = new FilteredElementCollector(document).OfClass(typeof(FloorType)).FirstElement() as FloorType;

    //1-2) 바닥을 생성하기 위한 level 을 가져온다. (level 종류 첫번째 것을 임의로 가져온다.)
    Level level = new FilteredElementCollector(document).OfClass(typeof(Level)).FirstElement() as Level;

    //1-3) Z 축은 기본 (0,0,1) 로 고정한다.
    XYZ normal = XYZ.BasisZ;

    // 2) 선택한 선분 가져오기

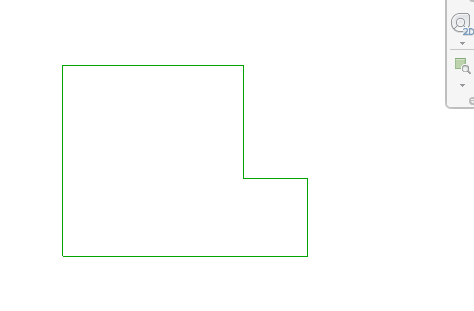

    // 2-1) 프로젝트 상에서 내가 선택한 modelline 가져온다.
    ISelectionFilter selFilter = new PlanarFacesSelectionFilter(document);
    IList<Reference> references = uidoc.Selection.PickObjects(ObjectType.Element, selFilter, "Select multiple planar faces");
    List<Element> elementlist = new List<Element>();

    // 2-2) 선택한 line을 바탕으로 바닥을 그리기 위한 형변환
    CurveArray profile = new CurveArray();
    List<GeometryElement> geometryElements = new List<GeometryElement>();

    foreach (Reference referen in references)
    {
        Element element = uidoc.Document.GetElement(referen);
        elementlist.Add(element);
        GeometryElement geometry = element.get_Geometry(new Options());
        geometryElements.Add(geometry);
    }

    //2-3) 생성할 바닥 line 을 append 함수로 CurveArray에 담는다.
    foreach (GeometryElement geometryele in geometryElements)
    {
        foreach (GeometryObject obj in geometryele)
        {
            if (obj is Curve)
            {
                profile.Append(obj as Curve);
            }
        }
    }

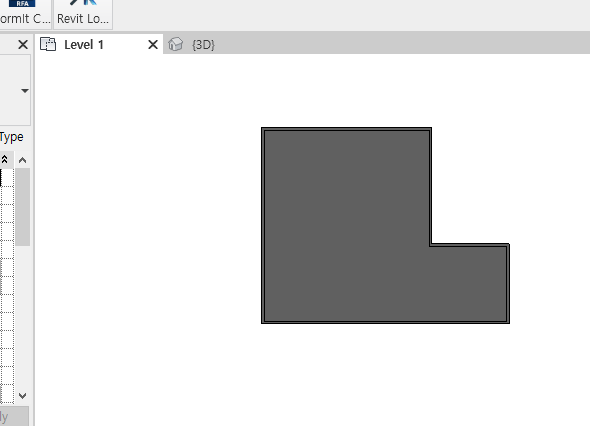

    // 3) transaction 열어 바닥 추가한다.
    Transaction trans = new Transaction(document);
    trans.Start("Create Floors");
    document.Create.NewFloor(profile, floorType, level, true, normal);
    trans.Commit();

}
